12 xi lanh ADM720 Bàn thử bơm nhiên liệu cơ học để kiểm tra các máy bơm khác nhau

 ADM720 máy bơm nhiên liệu thử nghiệm băng ghế,để kiểm tra các máy bơm khác nhau,

Mô tả:

5.5KW/7.5KW/11KW/15KW/18.5 KW/22KW (25HP) động cơ mô-men xoắn cao.

PC công nghiệp với hệ điều hành Windows TM Professional tích hợp đầy đủ 15' XGA 450 nits TFT-LCD ánh sáng mặt trời có thể đọc được (để đọc dễ dàng).

Khớp nối chống phản ứng.

Hai nguồn DC 12-24 Volt 3 Amps.

Áp suất phasing đến 80 bar.

Hệ thống kiểm soát nhiệt độ nhiên liệu hoàn toàn tự động.

Hệ thống điều khiển trực tiếp - DDS.

Dầu bơm bôi trơn ép đến 30 Bar.

Điện tử đo tốc độ tương tự để điều khiển tốc độ bằng tay.

Hệ thống điều khiển tốc độ kỹ thuật số cung cấp điều khiển tốc độ mượt mà giữa 0-4000 rpm thông qua một nút điều khiển tốc độ chính xác nhiều vòng.

Quản lý hệ thống cơ sở dữ liệu cho kế hoạch thử nghiệm / hồ sơ khách hàng.

12 xi lanh có khối lượng thấp / khối lượng cao kính đọc giao hàng để dễ dàng vận hành.

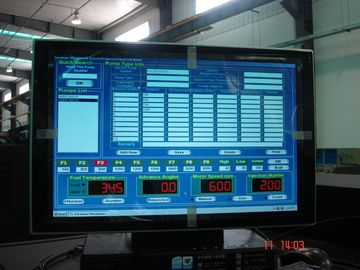

Hiển thị các tính năng chính của các thông số hoạt động của băng ghế thử qua TFT/LCD 15'

Hệ thống phản hồi điện tử ngăn chặn thay đổi tốc độ trong biến thể tải bằng cách theo dõi mối quan hệ tốc độ và tải trong toàn bộ thời gian chạy.

Trọng lực bánh máy lớn hơn cung cấp điều khiển tốc độ ổn định hơn.

Bộ điều khiển đo mới với hai trục chuyển động.

Bảng điều khiển mới cung cấp cho một hoạt động thân thiện với người dùng.

Được trang bị tốt gói phụ kiện tiêu chuẩn cho hầu hết các máy bơm quay và Inline phổ biến.

Thiết kế mới tinh tế

ADM720 sẽ tạo ra một hình ảnh mới của xưởng của bạn với thiết kế và màu sắc của nó và cung cấp cho bạn môi trường hoạt động tốt nhất, thân thiện hơn và được thiết kế ergonomically.

Khớp nối chống phản ứng

Máy nối chống phản ứng đảm bảo sự an toàn của người vận hành băng ghế thử nghiệm với thiết kế bền và mạnh mẽ của nó và cung cấp kiểm tra đáng tin cậy của các máy bơm phun nhiên liệu áp suất cao công nghệ mới.

Vòng xoay

Đặt trực tiếp trên trục động cơ và với độ trệ 1,0 kgm2 cung cấp một ổ đĩa trơn tru ngay cả các hồ sơ cam cứng nhất, và hấp thụ tác động của các máy bơm mới.Do đó, kết quả thử nghiệm thu được đáng tin cậy và chính xác hơn nhiều so với các hệ thống lái bánh bay nhỏ hơn.

Thông số kỹ thuật:

1. Điện động cơ:5.5,7.5,11,15,18.5,22kw

2. Điện áp nguồn điện:415,380220v

3Tần số nguồn điện: 50/60 HZ

4Mức độ bảo vệ: IP54

5. Dải tốc độ: 0-4000 rpm

6. Phạm vi cài đặt đếm: 0-9999

7. Phạm vi thiết lập nhiệt độ: 0-80

8. Độ cao trung tâm của trục lái: 125mm

9. Điện đồng chiều:12/24V

10. Chiều kính của đầu nối lái: 120mm

11. ống đo: 45ml, 150ml, 260ml ((không cần thiết)

12Số bình đo:12

13. Máy bơm cung cấp dầu:10L/min

14. Áp suất cung cấp nhiên liệu: Áp suất cao:0-40bar;Áp suất thấp:0-4bar

15. Cốp bể nhiên liệu: 60L

16- Máy đo áp suất: áp suất thấp:0-6bar; áp suất cao:0-60bar; áp suất bên trong:0-16bar; áp suất chân không:-1-2.5bar; Máy đo dầu:0-10bar

17. Lượng nhiệt: 2kw

18. Phạm vi nhiệt độ được kiểm soát: 40±2oC

19. Kích thước: 2000*1060*1800mm

20. Trọng lượng: 950kg

Chức năng

1. nhiên liệu được cung cấp của mỗi xi lanh ở bất kỳ tốc độ có thể được thử nghiệm

2. Tốc độ, nhiệt độ, đếm, áp suất, Rack mét có thể được hiển thị trên máy tính của băng ghế thử nghiệm.

3. Rack đường cong du lịch có thể được hiển thị

4. màn hình LCD

5. Động cơ trực tiếp, điều chỉnh tốc độ không bước tần số biến.

6. Kiểm tra tĩnh về thời gian giao hàng của mỗi xi lanh

7. Kiểm tra về hiệu suất của bộ điều khiển cơ khí

8- Kiểm tra hiệu suất của van điện tử của máy bơm VE

9. Kiểm tra về hiệu suất của bộ điều khiển khí nén

10. Kiểm tra hiệu suất của bộ bù áp

11. Khối lượng dầu trở lại của máy bơm phân phối

12. Kiểm tra áp suất bên trong của máy bơm VE

13. Kiểm tra về hiệu suất của áp suất trừ của bộ điều khiển khí nén

14. Kiểm tra hiệu suất niêm phong thân máy bơm

Ưu điểm cạnh tranh:

Ưu điểm với phạm vi tốc độ điều chỉnh, tốc độ ổn định, mô-men xoắn lớn, dễ vận hành v.v.

Phụ kiện cho băng ghế thử nghiệm(47PCS)

Hình ảnh:
